Pengubah Kuasa Terendam Minyak
Komponen teras pengubah kuasa tenggelam minyak termasuk komponen teras, komponen tambahan dan komponen perlindungan. Komponen ini bekerjasama untuk mencapai penebat, pelesapan haba, penukaran kuasa dan fungsi perlindungan keselamatan. Komponen fungsi teras: Teras besi, belitan. Komponen berkaitan cangkerang dan pelesapan haba: Tangki minyak, minyak penebat. Komponen sambungan dan pelarasan: Sesendal penebat, penukar pili, geganti gas dan aksesori lain. Prinsip teras pengubah kuasa tenggelam minyak ialah aruhan elektromagnet. Teras besi menghantar medan magnet untuk mencapai penukaran voltan dan penghantaran terpencil tenaga elektrik, manakala minyak penebat secara serentak menyediakan penebat dan pelesapan haba.
Description/kawalan
Kandungan halaman butiran
I. Pengenalan ringkas produk
Minyak{0}}transformer kuasa tenggelam menggunakan minyak transformer sebagai penebat dan medium penyejukan dan digunakan secara meluas dalam sistem kuasa dan medan perindustrian. Produk ini menggunakan tangki minyak beralun atau konservator + plat yang tertutup sepenuhnya, menghalang minyak pengubah daripada menyentuh udara sekeliling. Oleh itu, minyak pengubah tidak akan menyerap kelembapan luaran, dengan itu mengekalkan kekuatan penebatnya. Tambahan pula, kerana oksigen tidak boleh memasuki tangki, penuaan bahan penebat dielakkan, memanjangkan hayat perkhidmatan produk.
II.Penerangan Produk
III. Parameter Produk
1. Julat Suhu Kendalian: Julat suhu operasi teras untuk transformer kuasa tenggelam minyak ialah -20 darjah hingga +40 darjah , dengan julat yang lebih luas boleh disesuaikan dengan senario khas.
2. Kelembapan relatif persekitaran pengendalian untuk minyak-transformer kuasa tenggelam biasanya tidak melebihi 85% (pada 20 darjah ). Persekitaran kelembapan tinggi memerlukan perlindungan tambahan.
3. Keperluan bekalan kuasa teras untuk -transformer kuasa tenggelam minyak sepadan dengan voltan terkadar, frekuensi dan bentuk gelombang. Sisihan voltan, harmonik dan parameter lain mesti dikawal untuk mengelakkan menjejaskan kestabilan operasi.
4. Minyak-transformer kuasa terendam mempunyai dua kaedah pengawalseliaan voltan: hidupkan-tukar pili dan matikan-tukar pili.
IV. Butiran/Kelebihan Produk
Transformer kuasa tenggelam minyak memberikan prestasi luar biasa melalui bahan teras termaju mereka dan sistem penebat dan penyejukan berasaskan minyak-yang bersepadu. Minyak pengubah membekalkan kekuatan dielektrik yang tinggi untuk mengelakkan nyahcas elektrik, manakala pembinaan yang tertutup sepenuhnya menyekat kelembapan dan oksigen, memastikan kebolehpercayaan-jangka panjang.
Unit ini menawarkan pengurusan haba yang unggul, menghilangkan haba dengan cekap melalui sistem penyejukan-penyelenggaraan yang mudah dan rendah. Kapasiti termanya yang tinggi membolehkan pengendalian yang boleh dipercayai bagi-beban jangka pendek, menjadikannya sesuai untuk aplikasi yang tidak menentu seperti beban industri dan tenaga boleh diperbaharui.
Memenuhi piawaian keselamatan dan persekitaran moden, transformer ini tersedia dengan minyak sayuran-flash{1}}tinggi untuk kawasan sensitif. Pelbagai peranti pelindung termasuk geganti gas dan injap pelega tekanan menyediakan perlindungan kerosakan menyeluruh untuk operasi grid selamat.
V. Skop Bekalan
|
Tidak |
Nama |
Model |
Kuantiti |
Unit |
|
1 |
Pengubah kuasa tenggelam minyak |
/ |
1 |
Tetapkan |
|
2 |
Pasang lampiran |
/ |
1 |
Tetapkan |
VI. Penyelesaian Penyesuaian Pilihan
Kami tidak berpuas hati dengan hanya menyediakan produk standard. Nilai teras kami terletak pada bekerjasama dengan anda untuk memahami secara mendalam cabaran khusus, kekangan alam sekitar dan matlamat operasi projek anda, menterjemah keperluan peribadi anda kepada parameter teras untuk reka bentuk produk. Kami menyampaikan lebih daripada sekadar pengubah; kami menyampaikan penyelesaian kuasa tersuai yang disesuaikan dengan sistem anda, berusaha untuk menjadi rakan kongsi anda yang paling boleh dipercayai.
VII. Kualiti
Di Rsafele Electric, budaya kualiti yang ketat bermakna kami mengawal keseluruhan proses pengeluaran secara sistematik dan mematuhi pelan kawalan kualiti bertulis dengan ketat.
Persatuan kelayakan:Kami mematuhi peraturan dan protokol yang diiktiraf secara global, menyepadukan kecemerlangan alam sekitar dan pengurusan kualiti sepanjang kitaran hayat produk.
VIII. Kes kerjasama dunia-sebenar
Untuk memenuhi keperluan bekalan kuasa grid utama projek pencawang Comoro 3×40MVA di Timor Timur, kami menyesuaikan dan menghantar pengubah kuasa tenggelam minyak. Ia disesuaikan dengan senario turun naik voltan grid tempatan. Badan pengubah menggunakan-flash-minyak penebat mesra alam yang tinggi, memenuhi peraturan alam sekitar Timor Timur dan menyepadukan modul rakaman kerosakan untuk menyokong pemantauan status jauh.
IX. Senario Aplikasi
Penghantaran Tenaga: Tulang belakang grid kuasa, digunakan dalam pencawang-naik dan{1}}turun.
Tenaga Boleh Diperbaharui: Digunakan dalam-ladang angin dan suria berskala besar untuk ketinggian voltan.
Kuasa Perindustrian: Memandu jentera berat di loji, lombong dan kemudahan metalurgi.
Infrastruktur Komersial: Berfungsi sebagai sumber kuasa utama untuk bangunan besar dan utiliti.
X. Perkhidmatan Kami
Pasukan-perkhidmatan selepas jualan dan teknikal kami dengan sungguh-sungguh berjanji:
Komitmen Kualiti:
Semua peralatan dan komponen yang dibeli adalah produk baru dan layak, dengan sijil kualiti disediakan.
Jaminan selepas-jualan:
Pengendalian percuma reka bentuk, pembuatan dan kecacatan bahan semasa tempoh jaminan; penyelenggaraan berbayar seumur hidup selepas tempoh jaminan.
Alat Ganti dan Dokumentasi:
Penyediaan alat ganti, dokumentasi teknikal yang lengkap, dan lukisan mengikut kontrak.
Kerjasama dan Kerjasama:
Kerjasama aktif dalam penyelarasan antara muka dan pematuhan ketat kepada perjanjian kontrak dan mesyuarat.
XI. Tutorial penggunaan produk, penyelesaian dan pemberitahuan masalah teknikal
Minyak-Pengubah Terendam:-Senarai Semak Pra Operasi
I. Pemeriksaan Visual & Pengedap
Sahkan integriti struktur dan pengedap:
Periksa sesendal, tangki, radiator dan konservator untuk kerosakan, kebocoran atau kakisan.
Pastikan tanda papan nama/fasa boleh dibaca.
Sahkan bahan pengering berwarna biru dan cawan minyak diisi dengan betul.
Sahkan paras minyak sepadan dengan keluk suhu; minyak hendaklah jernih.
II. Pengesahan Keselamatan Elektrik
Lakukan pemeriksaan elektrik penting:
Uji rintangan penebat menggunakan megohmmeter dalam urutan: HV-ground, LV-ground, kemudian HV-LV.
Pastikan rintangan pembumian Kurang daripada atau sama dengan 0.1Ω dan teras adalah satu-titik dibumikan.
III. Pemeriksaan Sistem Minyak & Penyejukan
Sahkan kesediaan operasi:
Pastikan semua injap minyak terbuka sepenuhnya untuk peredaran.
Sahkan kedudukan penukar paip dan paras minyak geganti gas.
Sahkan injap pelega tekanan tidak terhalang.
IV. Peraturan Penyelenggaraan Utama
Ikuti protokol penyelenggaraan kritikal:
Gunakan hanya-minyak jenama yang sama untuk pengisian semula.
Replace desiccant when >2/3 berubah warna; tutup pendikit semasa penggantian.
Mengekalkan sambungan tanah; menangani kakisan dengan segera.
XII. Pembungkusan dan Pengangkutan
XIII. Kekuatan Kilang
1. Sijil Kelayakan
2. Teknologi/keupayaan yang inovatif
(1) Sijil perusahaan-berteknologi tinggi
3. Kelebihan Rantaian Bekalan
Bekalan Bahan Mentah Stabil: Bahan mentah utama yang diperlukan untuk pengeluaran pengubah, seperti kepingan keluli silikon, wayar magnet (tembaga atau aluminium), dan minyak pengubah, semuanya adalah bahan industri asas. Pembekalan bahan-bahan ini di pasaran domestik agak stabil, dengan pelbagai pembekal, yang membantu pengeluar mengawal kos dan memastikan kesinambungan pengeluaran.
Kejayaan dalam Penyetempatan Komponen Utama: Walaupun beberapa komponen utama-tinggi sebelum ini bergantung pada import, rantaian bekalan domestik telah mencapai kejayaan dalam bidang utama.

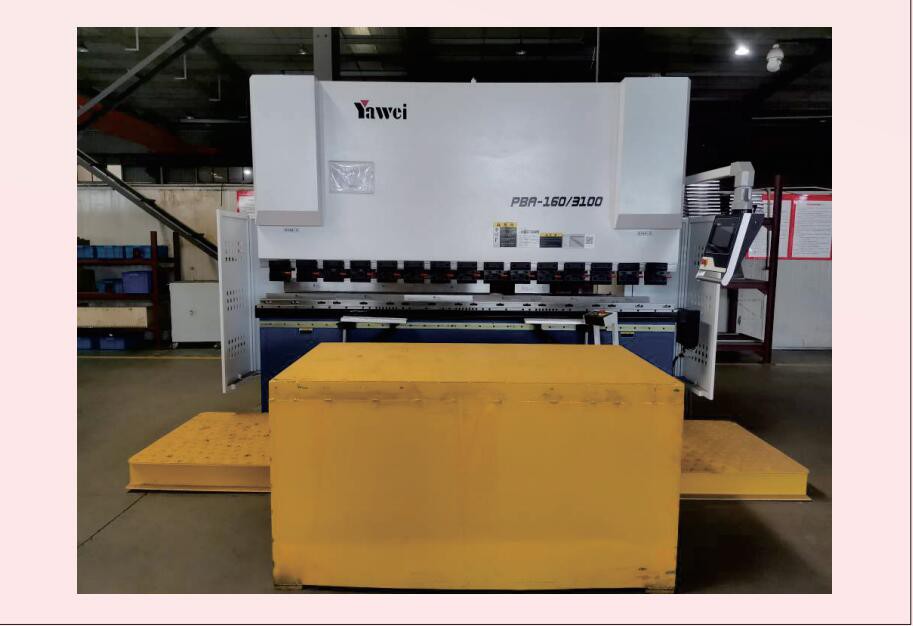

4. Peralatan pengeluaran profesional (CNC)
XIV.Soalan Lazim
1. S: Bagaimana untuk mengenal pasti dan mengendalikan kerosakan dehumidifier?
A: Kenal pasti kerosakan apabila gel silika bertukar merah jambu, cawan minyak kosong, atau unit tersumbat. Disebabkan oleh gel silika tepu, paras minyak rendah atau tersumbat. Gantikan segera dengan gel silika biru kering, isi semula cawan minyak untuk menutup lubang pernafasan, dan bersihkan sebarang halangan saluran pernafasan.
2. S: Apakah yang perlu dilakukan selepas injap pelega tekanan diaktifkan?
A: Ditandakan oleh pecah diafragma, semburan minyak dan bunyi yang kuat. Biasanya disebabkan oleh kerosakan dalaman atau diafragma yang gagal. Matikan serta-merta, periksa untuk kerosakan dalaman, gantikan diafragma dengan yang diperakui, dan sahkan tekanan yang ditetapkannya memenuhi spesifikasi.
3. S: Apakah tanda-tanda kerosakan belitan dan bagaimana untuk menanganinya?
A: Signs include >2% 3-phase voltage imbalance, >Sisihan rintangan DC 5%, dan kejatuhan rintangan penebat yang tajam, mungkin dengan bunyi berderak atau pengaktifan geganti gas. Punca utama adalah penuaan atau kerosakan penebat. Laksanakan penutupan serta-merta, larang-memberi tenaga semula, lakukan ujian diagnostik dan aturkan pembaikan kilang untuk gulung semula.
Cool tags: pengubah kuasa tenggelam minyak, pengeluar pengubah kuasa tenggelam minyak China, kilang
